Область применения
Бандажные шины применяются на колесной технике специального назначения с высокими нагрузочными и низкими скоростными показателями.
Примером может служить подъемно-транспортная техника, используемая в складских помещениях, на аэродромах, в портах.
Вследствие низкой степени амортизации такой тип шин относят к классу наиболее жестких, поэтому ими оснащают тележки, подъемники, штабелеры, вилочные погрузчики, портовые ролл-трейлеры.
Особенности бандажных шин:
- высокая грузоподъемность;
- малая деформация;
- устойчивость к механическим повреждениям, проколам, износу;
- хорошая маневренность.
Конструкция шин бандажных

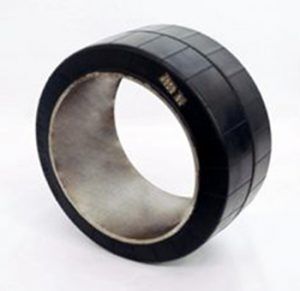

Бандажные шины состоят из эластичного резинового протектора и металлического бандажа, соединенных между собой химическим (клеевым) способом. Бандаж с натягом напрессовывается на обод колеса. Натяг обеспечивается благодаря разнице в диаметрах наружного обода колеса и бандажа. На ось шину бандажного типа устанавливают лишь в предварительно смонтированном состоянии.
Толщина амортизирующего слоя шин бандажных минимальна, поэтому они наиболее требовательны к качеству покрытия пола либо дороги.
Технические характеристики шин бандажного (дискового) типа, клеевого крепления
Обозначение | Размеры шины, мм | Масса шины, кг, не более | Макс. скорость, км/ч | Максимальная допускаемая | Наименование нормативного документа | ||||
наружный диаметр | посадочный диаметр шины/ | посадочный диаметр оправки/ | ширина оправки | ведущее | управляемое | ||||
200х60 | 200 ±3 | 136 -0,16 | 126 +0,18 | 60 -0,16 | 4 | 16 |
| 2745 (280) | ГОСТ 5883-89 |
200х65 | 130 -1,00 | 110 +0,07 | 65 -0,20 | 3 | 16 |
| 2940 (300) | ||
200х80 | 136 -0,25 | 126 +0,25 | 80 -0,19 | 2,6 | 16 |
| 3920 (400) | ||
200х50х126 | 136 -0,26 | 126 +0,08 | 50 -0,17 | 1,7 | 16 | 2120 (215) | 1815 (185) | ||
200х60х126 | 136 -0,26 | 126 +0,08 | 60 -0,17 | 2,1 | 16 | 2750 (280) | 2355 (240) | ||
200х80х126 | 136 -0,26 | 126 +0,08 | 80 -0,17 | 2,7 | 16 | 3920 (400) | 3335 (340) | ||
200х100х126 | 136 -0,26 | 126 +0,08 | 100 -0,22 | 3,5 | 16 | 5150 (525) | 4365 (445) | ||
250х100х168 | 250 ±3 | 178 -0,26 | 168 +0,08 | 100 -0,23 | 4,6 | 16 | 6180 (630) | 5250 (535) | |
250х125х168 | 178 -0,26 | 168 +0,08 | 125 -0,26 | 5,8 | 16 | 7850 (800) | 6670 (680) | ||
260х112 | 260 ±3 | 202 -0,29 | 178 +0,04 | 112 -0,20 | 8,2 | 16 |
| 7550 (770) | |
270х125 | 270 ±3 | 185 -0,10 | 165 +0,08 | 125 -0,26 | 9,28 | 16 |
| 9650 (985) | |
320х80х225 | 320 ±3 | 240 -0,30 | 225 +0,08 | 80 -0,26 | 6,22 | 16 | 5430 (555) | 4610 (470) | |
320х100х225 | 240 -0,30 | 225 +0,08 | 100 -0,20 | 7,84 | 16 | 7260 (740) | 6180 (630) | ||
320х125х225 | 245 -0,30 | 225 +0,08 | 125 -0,20 | 11,5 | 16 | 9810 (1000) | 8340 (850) | ||
320х160х225 | 240 -0,30 | 225 +0,08 | 160 -0,26 | 12,75 | 16 | 12750 (1300) | 10840 (1105) | ||
375х85 | 375 ±3 | 309 -0,32 | 289 +0,05 | 85 -0,19 | 8,4 | 16 |
| 5880 (600) | |
380х178 | 380 ±3 | 310 -0,14 | 285,75 +0,14 | 178 -0,25 | 24 | 16 |
| 21600 (2200) | |
400х80х290 | 400 ±3 | 310 -0,34 | 290 +0,10 | 80 -0,20 | 9,85 | 16 |
| 5495 (560) | |
400х100 | 330 -0,34 | 310 +0,10 | 100 -0,23 | 12,3 | 16 | 11575 (1180) | 7850 (800) | ||
400х125х290 | 310 -0,32 | 290 +0,13 | 125 -0,25 | 15,67 | 16 |
| 9860 (1005) | ||
400х128 | 325 -0,10 | 305 +0,10 | 128 -0,26 | 15,76 | 16 | 15100 (1540) | 11750 (1200) | ||
400х160х290 | 310 -0,34 | 290 +0,10 | 160 -0,26 | 20,31 | 16 | 15100 (1540) | 12850 (1310) | ||
400х200х290 | 310 -0,34 | 290 +0,10 | 200 -0,30 | 25,56 | 16 | 19600 (2000) | 16675 (1700) | ||
450х150 | 450 ±3 | 366 -0,38 | 344 +0,12 | 150 -0,26 | 20,5 | 16 |
| 14700 (1500) | |
450х160х330 | 350 -0,36 | 330 +0,89 | 160 -0,30 | 25,5 | 16 | 16700 (1700) | 14175 (1445) | ||
450х200х330 | 350 -0,34 | 330 +0,34 | 200 -0,30 | 30 | 16 | 21600 (2200) | 18345 (1870) | ||
470х140 | 470 +1-2 | 410 -0,50 | 304 +0,32 | 140 -0,25 | 30,2 | 48 |
| 135032(1374) (направл. | ТУ 2525-024- |
500х160х375 | 500 ±3 | 400 -0,36 | 375 +0,14 | 160 -0,25 | 30,4 | 16 |
| 15350 (1565) | ГОСТ 5883-89 |
510х110 | 510 ±3 | 420 -0,10 | 400 +0,12 | 110 -0,23 | 19,1 | 16 |
| 10800 (1100) | |
510х126 | 430 -0,34 | 410 +0,12 | 126 -0,26 | 21,3 | 16 |
| 13500 (1375) | ||
520х152 | 520 ±3 | 424 -1,00 | 404 +0,12 | 152 -0,26 | 28,9 | 16 |
| 19620 (2000) | |
550х150х370 | 550 ±3 | 447 -0,40 | 370 +0,06 | 149,3 -0,20 | 72,7 |
|
|
| ТУ 2527-077- |
559х305х406,4 | 559 ±3 | 430 -0,40 | 405 +0,40 | 305 -0,32 | 72 | 16 |
| 48020 (4900) | ТУ 2527-021- |
560х200х415 | 560 ±3 | 440 -0,40 | 415 +0,10 | 200 -0,30 | 46,5 | 16 | 27500 (2800) | 23350 (2380) | ГОСТ 5883-89 |
630х125х480 | 630 ±3 | 510 -0,70 | 480 +0,09 | 125 -0,25 | 36,3 | 16 | 16350 (1670) | 13930 (1420) | |
630х160х480 | 512 -0,34 | 480 +0,10 | 160 -0,23 | 44 | 16 | 23545 (2400) | 20010 (2040) | ||
630х200х480 | 512 -0,14 | 480 +0,14 | 200 -0,30 | 59 | 16 | 28400 (2900) | 24180 (2465) | ||
670х140 | 670 +1-2 | 580 -0,70 | 500 +0,70 | 139 -0,30 | 40,7 | 48 | 19870(2028) |
| ТУ 2525-024- |
711х356х559 | 711±3 | 595 -0,28 | 559 +0,40 | 356 -0,36 | 133,5 | 25 |
| 57200 (5830) | ТУ 2527-010- |
810х185 | 810 ±3 | 687 -0,50 | 660 +0,50 | 185 -1,00 | 71,5 | 16 | 24520(2500) |
| ТУ 2527-077- |
